Türkiye’de Yüksek Gereksinimli Kaldırma Operasyonları İçin Vinç Kapasitesi Planlaması

Vinç sınıfı belirlendikten sonraki soru, yapılacak kaldırma operasyonunun gerçekte ne kadar kaldırma kapasitesi gerektirdiğidir. Ancak bu sorunun yaygın biçimde yalnızca bir tonaj değeriyle ifade edilmesi, teknik bir şartname oluşturmaz.

Bu rehber tam olarak bu konuyu ele almaktadır: kaldırma kapasitesi ihtiyacının tedarikçinin teknik olarak cevaplayabileceği şekilde nasıl tanımlanacağı; herhangi bir değer yük çizelgesiyle karşılaştırılmadan önce yüke hangi unsurların dahil edilmesi gerektiği; hangi kriterlerin bir kaldırma operasyonunu standart uygulamaların dışına çıkardığı ve zemin koşullarının hangi yük çizelgesini gerçekten kullanabileceğinizi nasıl belirlediği.

Bundan önce verilmesi gereken karar, şantiye ve proje programının hangi vinç sınıfını gerektirdiğidir.

Bundan sonraki karar ise gerekli kapasiteyi sağlayacak tedarikçiden hangi şartların talep edileceğidir.

Nominal Kaldırma Kapasitesi Doğrudan Operasyonda Kullanılabilecek Bir Değer Değildir

Bir vincin kapasitesi olarak belirtilen değer, makinenin en kısa çalışma yarıçapında ve en uygun konfigürasyonda ulaşabildiği maksimum nominal kaldırma kapasitesidir.

Bu gerçek bir teknik değerdir. Ancak tek başına belirli bir kaldırma operasyonunu tanımlamak için çoğu zaman yeterli değildir.

Bu durum yayımlanan teknik özelliklerde açıkça görülebilir.

ZAT1200V tüm arazi vincinde maksimum yük momenti:

Ana bom konfigürasyonunda 3.140 kN·m
Tam uzatılmış bom konfigürasyonunda 1.811 kN·m

olarak belirtilmektedir.

Her iki değer de doğrudur; aynı makinenin iki farklı konfigürasyondaki durumunu ifade eder.

Gerçek operasyonda kullanılabilecek kapasite ise yük çizelgesinden belirlenir. Yük çizelgesi aşağıdaki değişkenlerin belirli bir kombinasyonuna göre okunmalıdır:

Çalışma yarıçapı: Vincin dönüş merkezinden kaldırılan yüke olan yatay mesafedir. Çalışma yarıçapı arttıkça kaldırma kapasitesi hızla düşer. Yarıçap, alıcıların en sık eksik hesapladığı girdilerden biridir; çünkü makinenin dış kenarından değil, vincin dönüş merkezinden ölçülür.
Bom uzunluğu ve bom açısı: Daha uzun bir bomla ve daha düşük bom açısıyla aynı çalışma yarıçapına ulaşıldığında kaldırma kapasitesi daha düşük olabilir; çünkü bomun kendi ağırlığı da karşı ağırlığa karşı moment oluşturur.
Karşı ağırlığın miktarı ve konumu ile süperlift konfigürasyonu: Aynı makine, farklı karşı ağırlık ve süperlift düzenlerinde farklı yük çizelgelerine sahiptir. Bir konfigürasyona ait yük çizelgesi başka bir konfigürasyonda kullanılamaz.
Destek ayaklarının açılma durumu veya palet açıklığı: Kısmen açılmış destek ayaklarının kendilerine ait yük çizelgeleri olabilir. Benzer şekilde, daraltılmış palet açıklığındaki stabilite tam açık palet konfigürasyonuyla aynı değildir.
Kaldırmanın dönüş yönü: Arka, yan veya yük çizelgesinde tanımlanan diğer çalışma sektörleri. Kaldırma kapasitesi sektöre göre değişebilir. En olumsuz sektörün hangisi olduğu tahmin edilmemeli; ilgili modelin ve destek ayağı veya palet konfigürasyonunun yük çizelgesinden belirlenmelidir.

Büyük paletli vinçler bu durumu özellikle açık biçimde gösterir.

ZCC18000 teknik özelliklerinde ağır ve hafif ana bom, çeşitli süperlift konfigürasyonları, sabit jib ve luffing jib çalışma modları için ondan fazla ayrı çalışma yarıçapı–kaldırma kapasitesi değeri yayımlanmaktadır.

Bunun nedeni, aynı makinenin farklı kurulum konfigürasyonlarında pratikte farklı kaldırma performanslarına sahip olmasıdır.

Yayımlanan değerler belirli bir çalışma modunda 7 m çalışma yarıçapında 901 t seviyesinden, süperlift konfigürasyonunda 10 m çalışma yarıçapında 1.600 t seviyesine kadar değişmektedir.

Bunun pratik sonucu şudur:

Yalnızca tonajla ifade edilen bir kaldırma kapasitesi talebi, teknik bir gereksinim değildir.

“300 tonluk bir vince ihtiyacımız var” ifadesi teknik şartname olarak yeterli değildir.

Bunun yerine:

“22 m çalışma yarıçapında 84 tonluk bir komponenti 46 m kanca yüksekliğine kaldırmamız gerekiyor ve vinç bu şantiyede yalnızca belirtilen noktada konumlandırılabilir.”

şeklindeki bir tanım teknik olarak cevaplanabilir.

Yük Çizelgesine Bakmadan Önce Yüke Neler Dahil Edilmelidir?

Yük çizelgesinde kullanılacak girdiler iki aşamada oluşturulmalıdır.

İlk aşamada kancaya asılan tüm yükler bir araya getirilerek toplam askı yükü oluşturulur.

İkinci aşamada, uyguladığınız standart veya mühendislik yönteminin gerektirdiği yük etkileri ve operasyonel sınırlar uygulanır.

Bu iki aşamanın birbirine karıştırılması kaldırma planlamasında sık görülen bir hatadır; çünkü her etki ilave ağırlık eklenerek hesaba katılmaz.

1. Toplam Askı Yükünü Belirleyin

Yani kancaya gerçekten asılan tüm unsurların ağırlığını hesaplayın:

Kaldırılacak yükün doğrulanmış ağırlığı: Mümkün olduğunda çizimde belirtilen teorik ağırlık yerine ölçülmüş veya sertifikalandırılmış değer kullanılmalıdır.
Rigging ekipmanları: Sapanlar, şakıllar, traversler ve kaldırma çerçeveleri. Büyük komponentlerde bunların ağırlığı ihmal edilebilecek bir değer değildir.
Kanca bloğu ve diğer askı ekipmanları: Bunlar, üreticinin yük çizelgesinde belirtilen kapasite düşüm yöntemine göre değerlendirilmelidir. Üreticiler bu unsurları farklı şekillerde gösterebildiğinden varsayım yapılmamalı, ilgili yöntem doğrulanmalıdır.

2. Belirleyici Yük Etkilerini ve Operasyonel Sınırları Uygulayın

Bunların mutlaka ek ağırlığa dönüştürülmesi gerekmez:

Yük ağırlığındaki belirsizlik: Üretilmiş komponentin gerçek ağırlığı çizimde belirtilen değerden farklı olabilir.
Dinamik etkiler: Hızlanma, yavaşlama ve salınımdan kaynaklanan etkiler.
Rüzgâr yükü: Hem yükün rüzgâra maruz kalan yüzey alanını hem de üzerinde kaldırma operasyonunun durdurulması gereken rüzgâr hızını kapsar. Büyük ve düz komponentlerde rüzgâra maruz kalan alan, parçanın ağırlığıyla orantılı değildir.

Bu etkilerin her biri, üreticinin yöntemine ve projenizin çalışma prosedürüne bağlı olarak yük çizelgesinden kapasite düşümü, çalışma katsayısı, operasyonel limit veya mühendislik marjı şeklinde ele alınabilir.

Uyguladığınız yöntem açıkça gerektirmediği sürece belirli bir etkiyi doğrudan ilave ağırlığa dönüştürmeyin.

Pratik bir yöntem, kaldırma planlama ekibinden her iki aşamayı da yazılı olarak sunmasını istemektir.

Yazılı olarak tanımlanmamış bir emniyet marjının gerçekten uygulandığı kabul edilmemelidir.

Kritik Kaldırma Kriterleri

Birçok işveren, düzenleyici kurum ve proje prosedürü “kritik kaldırma” veya özel mühendislik planı gerektiren kaldırma kategorileri tanımlar.

Bu kategoriye giren operasyonlarda genellikle:

Yazılı özel kaldırma planı
İlave teknik inceleme ve onay
Belirlenmiş bir kaldırma sorumlusu

gerekir.

Yaygın kriterlerden biri, planlanan yükün kullanılan konfigürasyondaki yük çizelgesi kapasitesinin belirli bir yüzdesine ulaşmasıdır.

Ancak kriterler farklılık gösterir ve sektör genelinde geçerli tek bir oran yoktur.

Bazı çalışma prosedürleri yük çizelgesi kapasitesinin %75’ini, bazıları %80’ini eşik olarak kullanır. Bazıları ise herhangi bir kapasite yüzdesi kullanmadan, operasyonun olası sonuçlarının ciddiyetine göre kritik kaldırma tanımı yapar.

Bu nedenle projenizde geçerli olan çalışma prosedüründe belirtilen eşikleri ve diğer kriterleri kullanın.

Bunlar:

İşverenin HSE standardı
Ana yüklenicinin çalışma prosedürü
Sözleşmenize dahil edilmiş gereklilikler

olabilir.

Hangi yöntemin uygulanacağı, vinç kapasite sınıfı belirlenmeden önce netleştirilmelidir.

Çünkü bu kriter seçilecek kapasite sınıfını değiştirebilir.

Yük çizelgesi kapasitesinin daha düşük bir kullanım oranıyla planlama yapılması, basit matematiksel hesabın gösterdiğinden daha yüksek bir vinç kapasite sınıfına geçmenizi gerektirebilir.

Bunu vinç sipariş edildikten sonra fark etmek pahalı sonuçlara yol açabilir.

Proje prosedürleri aşağıdaki durumlarda da aynı seviyede kapsamlı planlama şartları getirebilir:

Tandem kaldırmalar
Personel kaldırma operasyonları
İnsanların bulunduğu veya faal durumdaki alanların üzerinde gerçekleştirilen kaldırmalar
Yeniden üretilemeyecek veya ikame edilemeyecek ekipmanların kaldırılması

Bunlardan bağımsız olarak bariyerleme, çalışma alanının izole edilmesi ve askıdaki yükün kontrolü her kaldırma operasyonunda geçerlidir.

Personelin askıdaki yükün altında bulunmaması ve yükten güvenli mesafede tutulması, yalnızca belirli bir kritik kaldırma eşiği aşıldığında devreye giren bir önlem değildir; temel bir operasyonel kontrol tedbiridir.

Zemin, Destek Plakaları ve Vinç Konumu

Vincin konumu ve altındaki zemin, hangi yük çizelgesini gerçekten kullanabileceğinizi belirler.

Bu nedenle kaldırma kapasitesi planlaması aynı zamanda zemin değerlendirmesini de kapsar.

Paletli makineler yükü paletler boyunca dağıtır.

Tekerlekli vinçler ise yükü destek ayağı plakalarında yoğunlaştırır.

Bu iki yapı farklı değerlendirme yöntemleri ve farklı zemin destek çözümleri gerektirir.

Ayrıca vinç kaldırma sırasında döndükçe yük aktarım yolu destek yüzeyi üzerinde değiştiğinden, reaksiyon değerleri de vincin yönüne göre değişebilir.

Bunun iki önemli sonucu vardır:

Zemin değerlendirmesi genel olarak vinç modeli için değil, gerçek vinç konumu ve gerçek kaldırma dönüş alanı için yapılmalıdır.

Şantiye erişimi veya proje programı nedeniyle vinç konumu değişirse zemin koşulları da değişir. Aynı zamanda çalışma yarıçapı da değişebilir ve bu durumda yük çizelgesinin yeniden kontrol edilmesi gerekir.

Türkiye’de yayımlanan paletli ve teleskopik paletli vinç ürün sayfalarında ana bom çalışma koşulları için verilen 0,065–0,17 MPa aralığındaki zemin basıncı değerleri bu değerlendirmenin girdileridir.

Bunlar tek başına zemin değerlendirmesinin sonucu değildir.

Farklı Projelerde Kaldırma Kapasitesi Gereksinimleri

Proje türü değişse de değerlendirme yöntemi değişmez.

Değişen şey, hangi kısıtın önce belirleyici hâle geldiğidir.

Köprü Projeleri

Proje geometrisi çalışma yarıçapını sabitlediğinde — örneğin vincin konumlanamayacağı bir engelin üzerinden segment veya kiriş yerleştirilmesi gerektiğinde — teknik gereksinim maksimum kaldırma kapasitesi değil, o çalışma yarıçapındaki kaldırma kapasitesidir.

Enerji Projeleri

Az sayıda ağır ve ikamesi mümkün olmayan komponentin ertelenemeyen bir bakım duruşu veya devreye alma penceresinde yerine yerleştirilmesi gerekiyorsa:

Ağırlık, kanca yüksekliği ve proje takvimi birlikte belirleyici olur.

Bu durum alıcıyı gerekli çalışma yarıçapında yeterli kaldırma kapasitesini koruyabilen süperlift konfigürasyonlarına yöneltebilir.

Aynı zamanda tedarikçiden, çalışma penceresi başladığında makinenin sahada ve montajı tamamlanmış durumda bulunmasını güvence altına alan açık bir sözleşmesel mobilizasyon taahhüdü talep edilmesini gerektirebilir.

Liman ve Deniz Yapıları

Rıhtım ve dolgu zeminlerde taşıma kapasitesi sınırları, kaldırma kapasitesi değerlendirilmeden önce dahi vinç sınıfını belirleyebilir.

Endüstriyel Tesis Montajları

Dar çalışma alanlarında ve sınırlı vinç konumlarında uzun süre boyunca farklı büyüklüklerde çok sayıda kaldırma gerçekleştiriliyorsa, maksimum nominal kapasiteden çok kurulum verimliliği ve konum değiştirme kabiliyeti önem kazanır.

Bu tür uzun süreli operasyonlarda vinç çalışma süresinin büyük bölümünü maksimum nominal kapasitesinin oldukça altında geçirir.

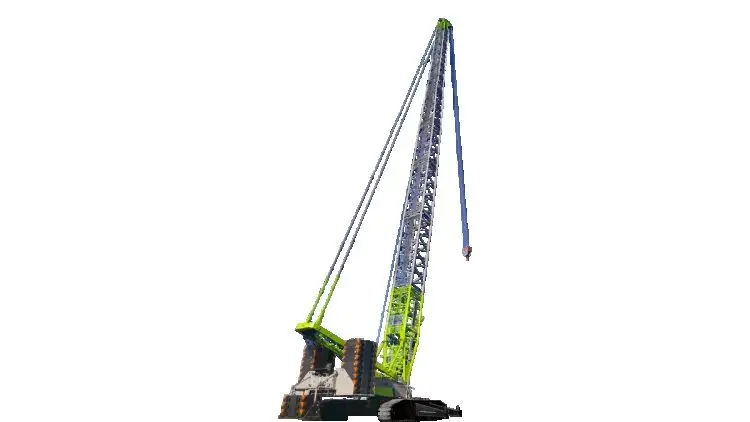

Zoomlion’un Türkiye’deki paletli vinç ürün gamı 85 ton sınıfındaki ZCC850V-1E5’ten ZCC18000’e kadar uzanmaktadır.

ZCC18000 için süperlift çalışma modunda yayımlanan değerlerden biri 10 m çalışma yarıçapında 1.600 t kaldırma kapasitesidir.

Ancak kendi ihtiyacınız olan kapasite sınıfındaki proje referanslarını talep etmek ve değerlendirmek ayrı bir doğrulama çalışmasıdır.

Satın Almadan veya Kiralamadan Önce Sorulması Gerekenler

Makine ister satın alınsın ister kiralansın, karar verilmeden önce aynı temel bilgiler doğrulanmalıdır.

Makine Hakkında

Önerilen spesifik konfigürasyona ait yük çizelgesi — ürün gamı broşürü veya maksimum nominal kapasite değil.
Nakliye planı: Kaç araç gerekecek, her aracın ağırlığı ve ölçüleri ne olacak, hangi izinler gerekecek ve hangi güzergâhtan şantiyeye ulaşılacak?
Montaj ve demontaj maliyetleri: Kaldırma ücretinden ayrı olarak fiyatlandırılmalıdır.
Önerilen konfigürasyonda makinenin yükle hareket etmesine izin verilip verilmediği ve izin veriliyorsa hangi sınırlar içerisinde kullanılabileceği.
Makinenin uygunluk belgeleri ve Türkiye’de tabi olduğu mevzuat kapsamında gerekli muayene/kontrol kayıtları.

Ticari Şartlar Hakkında

Ücrete nelerin dahil olup olmadığı: operatör, rigging ekibi, destek plakaları, yakıt, mobilizasyon, bekleme süresi ve hava koşulları nedeniyle çalışma yapılamayan süreler.
Zemin koşulları, hava durumu veya komponent teslimatındaki gecikme nedeniyle kaldırma yapılamazsa riski kimin üstleneceği. Kiralama ve satın alma sözleşmelerinde bu konu önemli ölçüde farklılaşabilir.
Satın alma durumunda: makinenin kullanım ömrünün ilerleyen dönemlerinde nasıl destekleneceği ve satın alınan konfigürasyonun yaygın mı yoksa özel/nadir bir konfigürasyon mu olduğu.
Kiralama durumunda: planlanan gün makine hazır olmazsa hangi sürecin uygulanacağı ve ikame makine düzenlemesinin nasıl yapılacağı.

Personel Hakkında

Kaldırma operasyonunun sorumlusu kim?
Bu kaldırmada hangi tarafın çalışma prosedürü uygulanacak?
Operatörün gerekli yetkinlikleri nelerdir ve makineyle birlikte hangi uygunluk ve muayene belgeleri sağlanacaktır?

Bu iki konu ayrı rehberlerde daha ayrıntılı olarak ele alınmaktadır.

Önemli Noktalar

Tek bir tonaj değeri kaldırma kapasitesi gereksinimi değildir. Çalışma yarıçapı, kanca yüksekliği, konfigürasyon ve vinç konumu belirleyicidir.
Önce toplam askı yükünü oluşturun, ardından belirleyici yük etkilerini ve operasyonel sınırları ayrı olarak uygulayın. Her etki ilave ağırlığa dönüştürülmez ve her iki aşama da yazılı olarak kayıt altına alınmalıdır.
Vinç kapasite sınıfını belirledikten sonra değil, belirlemeden önce projenizin kritik kaldırma kriterlerini netleştirin. Bariyerleme ve askıdaki yükün kontrolü ise her kaldırma operasyonunda geçerlidir.
Zemin değerlendirmesi gerçek vinç konumu ve gerçek kaldırma dönüş alanı için yapılmalıdır. Bunun sonucu sizi tekrar yük çizelgesini kontrol etmeye yönlendirebilir.
İhtiyacınız net olarak tanımlandıktan sonra, tedarikçi kapasitesi de aynı şekilde açık gereksinimlere dönüştürülebilecek ayrı bir değerlendirme konusu hâline gelir.

Sıkça Sorulan Sorular

İlk belirleyici kısıt proje türüne göre değişir.

Köprü geometrisi çalışma yarıçapını sabitliyorsa ilk belirleyici unsur yarıçaptır.

Enerji projelerinde birkaç ağır komponentin sabit bir çalışma penceresinde kaldırılması gerekiyorsa ağırlık, kanca yüksekliği ve proje takvimi birlikte belirleyici olur.

Limanlardaki dolgu zeminlerde rıhtımın taşıma kapasitesi, kaldırma kapasitesinden önce sınırlayıcı unsur hâline gelebilir.

Endüstriyel montajlarda ise maksimum nominal kapasiteden çok konum değiştirme ve kurulum verimliliği önem kazanabilir.

Makine seçimine bir tonaj sınıfından değil, ilk belirleyici kısıttan başlayın:

Kendi çalışma yarıçapınız ve kanca yüksekliğinizde, gerçek vinç konumunda kurulabilecek konfigürasyonun sağlayabildiği kaldırma kapasitesini belirleyin.

Soruları üç gruba ayırın.

Makine: Önerilen spesifik konfigürasyona ait yük çizelgesi, gerekli izinleri ve araç sayısını içeren nakliye planı, ayrı fiyatlandırılmış montaj ve demontaj maliyeti, yükle yürüyebilme koşulları ve uygunluk/muayene belgeleri.
Ticari şartlar: Fiyata nelerin dahil olduğu, gecikme riskini kimin üstlendiği ve satın alma durumunda kullanım ömrünün ilerleyen dönemlerindeki destek ile seçilen konfigürasyonun ne kadar yaygın olduğu.
Personel: Kaldırma operasyonunu kimin yöneteceği, hangi tarafın çalışma prosedürünün uygulanacağı ve Türkiye’de ilgili vinç sınıfı için geçerli operatör yeterliliklerinin neler olduğu.

Minimum bir tonaj değil, kendi çalışma yarıçapınızda, kanca yüksekliğinizde ve konfigürasyonunuzda gerekli minimum kaldırma kapasitesini, projenizin kritik kaldırma kriterlerinin gerektirdiği marjla birlikte talep edin.

Gereksinimi bir makine olarak değil, bir kaldırma operasyonu olarak tanımlayın:

Kaldırılacak yük, çalışma yarıçapı, kanca yüksekliği, vinç konumu ve bu konumda gerçekten kurulabilecek konfigürasyon.

Bu teknik kapasitenin yanında servis desteği ve ilgili kapasite sınıfındaki doğrulanabilir proje referanslarının talep edilmesi ise ayrı bir değerlendirme konusudur.

Bir tonaj değil, bir kaldırma operasyonu tanımlayın.

Şunları açıkça belirtin:

Hesaplanmış toplam askı yükü
Vincin dönüş merkezinden ölçülen çalışma yarıçapı
Gerekli kanca yüksekliği
Şantiyede kullanılabilecek vinç konumu
Dönüş yönüne ilişkin kısıtlamalar
Destek ayaklarının açılma durumuna ilişkin kısıtlamalar

Tedarikçi bu bilgiler üzerinden uygun konfigürasyonu belirleyebilir ve teklif hazırlayabilir.

“300 tonluk bir vince ihtiyacımız var” ifadesi tek başına teknik olarak cevaplanamaz.

Çünkü aynı makine, farklı kurulum konfigürasyonlarında farklı kaldırma kapasitelerine sahip olabilir.

Çünkü yükün oluşturduğu devrilme momenti, çalışma yarıçapı arttıkça büyür.

Aynı zamanda bomun kendi ağırlığı ve yapısal sınırları da bom uzunluğu ve açısına bağlı olarak değişir.

İlgili yük çizelgesi, belirli konfigürasyondaki stabilite sınırları ile yapısal sınırları birlikte dikkate alır.

Bu nedenle yalnızca çalışma yarıçapına veya yalnızca yük ağırlığına bakılarak doğru vinç seçilemez.

Bunun önemli bir pratik sonucu vardır:

Çalışma yarıçapını vincin dönüş merkezinden değil, makinenin dış kenarından ölçerseniz gerekli çalışma yarıçapını olduğundan düşük hesaplarsınız.

Bu da yetersiz kaldırma kapasitesine sahip bir vincin seçilmesine yol açabilir.
