Paletli, Tüm Arazi, Arazi Tipi veya Teleskopik Paletli: Türkiye Şantiyelerinde Vinç Sınıfı Seçimi

Vinç taleplerinin çoğu bir tonaj rakamıyla başlar.

Ancak bu ikinci karardır, birinci değil.

İlk karar makine sınıfıdır. Çünkü vinç daha herhangi bir yükü kaldırmadan önce maliyet yapısını belirleyen şey sınıfıdır:

Ne kadar zemin hazırlığı yapılacak? Şantiyeye kaç treyler gelecek? Montaj ne kadar sürecek? Vinç şantiye içerisinde hareket edebilecek mi?

Aynı nominal kaldırma kapasitesine sahip iki vinç, bu dört konuda birbirinden çok farklı olabilir. Çoğu durumda bir kaldırma operasyonunun ekonomik sonucunu da bu farklar belirler.

Bu rehber işte bu ilk kararı ele almaktadır.

Vinç sınıfı belirlendikten sonra sırada iki soru vardır:

Bu kaldırma işi gerçekte ne kadar kaldırma kapasitesi gerektiriyor ve bu kapasiteyi sağlayacak tedarikçiden neler talep edilmelidir?

Vinç Sınıfını Belirleyen Dört Değişken — Hiçbiri Tonaj Değildir

1. Zemin Basıncı ve Zemini Hazırlamanın Maliyeti

Paletli makineler kendi ağırlıklarını iki paletin toplam temas alanına dağıtır.

Tekerlekli vinçler ise çalışma sırasında yüklerini büyük ölçüde dört adet destek ayağı plakası üzerinden zemine aktarır.

Bu, vinç sınıfları arasındaki en temel yapısal farklardan biridir ve doğrudan zemin hazırlığı ihtiyacına dönüşür.

Bu yalnızca nitel bir değerlendirme değildir. Zemin basıncı ölçülebilir ve yayımlanan bir teknik veridir.

Zoomlion’un Türkiye pazarı için sunduğu paletli ve teleskopik paletli vinç ürün grubunda, ana bom konfigürasyonunda belirtilen değerler ZCT600V552 teleskopik paletli vincin 0,065 MPa değerinden, 400 ton sınıfındaki ZCC4000VE5'in 0,17 MPa değerine kadar değişmektedir.

Destek ayakları üzerinde çalışan tekerlekli vinçlerde ise yük, ayak plakalarında yoğunlaşır.

Bu nedenle burada bir sayıyı başka bir sayıyla doğrudan karşılaştırmak doğru değildir. Karşılaştırılan şey yayılı yük ile noktasal/konsantre yük arasındaki farktır ve her ikisi için farklı mühendislik değerlendirmeleri gerekir.

Pratikte bunun anlamı şudur:

• Yumuşak veya yakın zamanda dolgu yapılmış zeminlerde, vinç sınıfından bağımsız olarak mühendislik hesabıyla tasarlanmış bir çalışma platformu veya destek sistemi gerekebilir. Boyutlandırma, makinenin sınıfına göre değil, gerçek palet zemin basıncı veya destek ayağı reaksiyonlarına göre yapılmalıdır.
• Sertleştirilmiş zeminlerde ve yapısal döşemelerde taşıma kapasitesi ile lokal reaksiyonlar yine kontrol edilmelidir. Yükün belirli noktalarda yoğunlaşması önemini kaybetmez. Değişen unsur çoğu zaman ticari dengedir: zemin şartları karşılandıktan sonra hızlı kurulum önemli bir avantaj hâline gelir.
• Her durumda zemin değerlendirmesi sahaya özel bir mühendislik çalışmasıdır. Palet zemin basıncı ve destek ayağı plakası yükleri bu çalışmanın girdileridir; mühendislik değerlendirmesinin yerine geçmez.

2. Mobilizasyon ve Montajı, Yapılacak Kaldırma Sayısıyla Birlikte Değerlendirin

Tekerlekli vinçler şantiyeye kendi imkânlarıyla ulaşabilir ve genellikle büyük kafes bomlu paletli vinçlere kıyasla sahada daha az montaj gerektirir.

Ancak bu durum vincin yol konfigürasyonuna ve karşı ağırlık, jib ve destek ayağı plakalarının ayrı olarak taşınıp taşınmadığına bağlıdır.

Büyük kafes bomlu paletli vinçler ise birden fazla treyler ile şantiyeye taşınır ve sahada monte edilir.

Bu montaj kapsamında:

• Bom sistemi
• Karşı ağırlıklar
• Bazı konfigürasyonlarda süperlift sistemi

yer alabilir.

İş tamamlandığında makinenin yeniden sökülmesi gerekir.

Bu montaj maliyeti işin başında oluşur ve konfigürasyona bağlıdır. Makine, kaldırma konfigürasyonu, saha koşulları, yardımcı vinç ihtiyacı ve nakliye planına göre değişir.

Daha sonra bu maliyet, gerçekleştirilen kaldırma sayısına yayılır.

Bu nedenle pratik karar kuralı yalnızca “paletli vinç ağır kaldırma içindir” değildir.

Bunun yerine:

• Kısa süreli bir mobilizasyonda yalnızca birkaç kaldırma yapılacaksa, çalışma yarıçapında yeterli kapasiteyi sağlamak için daha büyük bir vinç gerekse bile daha hızlı kurulabilen vinç sınıfı avantajlı olabilir.
• Aynı şantiyede uzun süreli ve sürekli çalışma yapılacaksa, kurulum tamamlandıktan sonra en yüksek operasyonel verimliliği sağlayan sınıf avantajlı hâle gelir. Yeterli sayıda çalışma çevriminden sonra başlangıçtaki montaj maliyetinin birim işe etkisi azalır.
• Birden fazla şantiyeye düzenli olarak giriş çıkış yapılacaksa, karayolu mobilitesi önem kazanır. Çünkü her saha değişiminde yeniden mobilizasyon maliyeti oluşur.

Vinç için fiyat veren her tedarikçi, montaj ve demontaj maliyetini kaldırma ücretinden ayrı olarak göstermelidir.

Bu maliyetler tek bir fiyat içerisinde sunuluyorsa ayrı kalemler hâlinde verilmesini isteyin.

Çünkü vinç sınıfları arasında en fazla değişiklik gösteren maliyetlerden biri budur.

3. Karayolu Nakliyesi: Aks Yükleri, Gabari ve Şantiyeye Kaç Araç Gelecek?

Bu, çoğu projede nispeten geç fark edilen değişkenlerden biridir.

Her vinç sınıfının kendine özgü bir karayolu nakliye profili vardır.

Türkiye’de bu profil;

• İzin gerekliliklerini
• Eskort ihtiyacını
• Güzergâh uygunluğunu
• Nakliye maliyetini

doğrudan etkiler.

Tekerlekli vinçlerde dikkate alınması gereken temel değerler, yol konfigürasyonundaki toplam araç ağırlığı ve aks yükleridir.

Örneğin ZAT1200V tüm arazi vincinde yol konfigürasyonundaki toplam araç ağırlığı 48 ton, azami karayolu hızı ise 80 km/s olarak belirtilmektedir.

Daha büyük ZAT1600E modelinde ise teknik özelliklerde belirtilen konfigürasyonda aks başına yük 12 tonun altında gösterilmektedir.

Karşı ağırlıklar, jib ve destek ayağı plakaları ayrı taşınabilir veya bu değerleri etkileyebilir.

Tam da bu nedenle teknik verinin yanında verilen konfigürasyon açıklaması, yalnızca başlıkta görülen rakamdan daha önemlidir.

Büyük paletli vinçlerde ise önemli değer, en ağır tek parça nakliye ağırlığıdır. Çünkü ihtiyaç duyulacak treyler tipini bu değer belirler.

Zoomlion Türkiye sayfalarında:

• ZCC4000VE5 için maksimum tek parça nakliye ağırlığı 42 ton olarak belirtilmektedir; bu değer A-frame ve vinç mekanizmasını kapsamamaktadır.

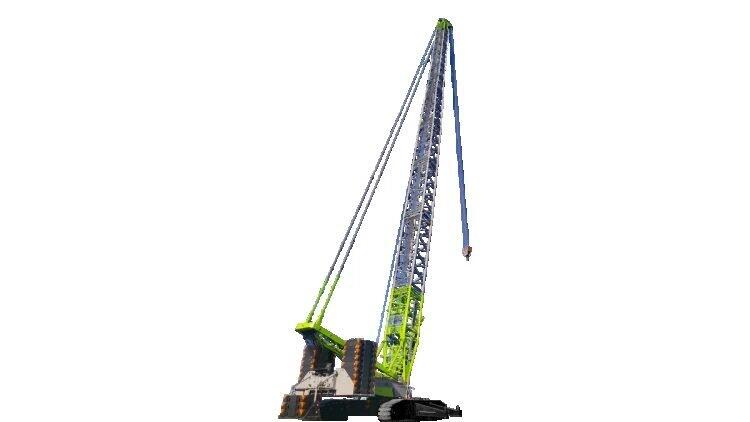

• ZCC7200E5 için ise maksimum tek parça nakliye ağırlığı 57,5 ton olarak belirtilmektedir ve bu değer A-frame'i kapsamamaktadır.

Bu değerleri okurken belirtilen istisnaları da mutlaka dikkate alın.

Teknik sayfada bir unsurun hesaplamaya dahil olmadığı açıkça belirtiliyorsa bu açıklama, teknik değerin ayrılmaz bir parçasıdır.

Herhangi bir istisna belirtilmemişse tedarikçiye bu rakamın tam olarak hangi parçaları kapsadığını sorun.

Yalnızca nakliye ağırlığını değil, eksiksiz bir nakliye planını talep edin:

• Kaç araç gelecek?
• Her aracın ölçüleri ve ağırlığı nedir?
• Hangi güzergâh kullanılacak?
• Hangi izinler gerekecek?

Bu yalnızca bir lojistik planı değildir. Aynı zamanda bir proje takvimi ve maliyet kalemidir ve vinç sınıfı kararının bir parçası olarak değerlendirilmelidir.

4. Vinç Yükle Yürüyebilir mi?

Destek ayakları üzerinde çalışan tekerlekli vinçler, sabit bir kurulum konumunda kaldırma gerçekleştirir.

Yükü başka bir konuma taşımak gerektiğinde genel olarak:

destek ayaklarının toplanması → vincin hareket ettirilmesi → yeniden kurulması → tekrar terazilenmesi

gerekir.

Paletli makineler ise çoğu durumda üreticinin belirlediği sınırlar içerisinde askıdaki yükle hareket edebilir.

Bu özelliğin kullanılabildiği projelerde, şantiyedeki operasyon sıralamasını önemli ölçüde değiştirebilir.

Ancak model sayfasında verilen teknik değer yalnızca bir referanstır; tek başına cevap değildir.

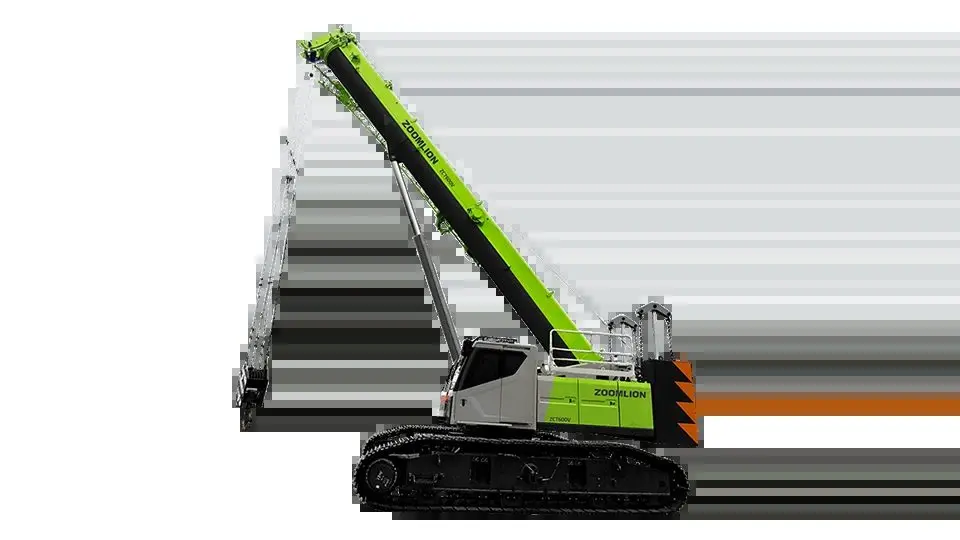

Örneğin ZCT600V552 teleskopik paletli vinç için yürüyüş hızı:

• Yüksüz: 2,6 km/s
• Tam yüklü: 1,5 km/s

olarak belirtilmektedir.

Ancak bu teknik veri tek başına vincin askıdaki yükle yürüyebildiğini kanıtlamaz.

“Tam yük” ifadesinin askıdaki bir yükü ifade edip etmediğini veya hangi bom konfigürasyonu, palet açıklığı, zemin şartı, eğim ve dönüş koşullarında hareket edilmesine izin verildiğini açıklamaz.

Bu nedenle bunu yalnızca bir teknik özellik olarak değil, tedarikçiye yöneltilmesi gereken ayrı bir soru olarak değerlendirin.

Bir operasyon yükün belirli bir güzergâh boyunca taşınmasını gerektiriyorsa — örneğin:

• Bir köprü tabliyesi boyunca
• Boru hattı çalışma koridorunda
• Ekipman montaj sırası içerisinde

— yükle yürüyebilme kabiliyeti iş planından birden fazla yeniden kurulum işlemini kaldırabilir.

Bu nedenle bu özellik projenin erken aşamalarında doğrulanmalıdır.

Kaldırma planı hazırlanmadan önce ilgili spesifik makinenin operatör/kullanım kılavuzu ve geçerli yük çizelgeleri temin edilmeli; yükle yürümeye izin verilip verilmediği ve izin veriliyorsa hangi sınırlar içerisinde yapılabileceği yazılı olarak teyit edilmelidir

Türkiye’de Fiilen Sunulan Dört Vinç Sınıfı

Zoomlion Türkiye’nin mobil vinç ürün grubu dört ana kategoriye ayrılmaktadır ve bu kategorilerin her biri yukarıdaki karar kriterlerinden farklı bir kombinasyona karşılık gelir:

Bu Sınıfların Gerçek Kullanımdaki Davranışlarına İlişkin Bazı Notlar

Arazi tipi vinç bir şantiye makinesidir; şantiyeler arası mobilizasyon makinesi değildir.

ZRT400V452 için iki tekerlekten ve dört tekerlekten yönlendirmeye ek olarak yengeç yürüyüşü özelliği, 38 km/s azami yürüyüş hızı ve 2.690 mm toplam genişlik belirtilmektedir.

Makine, farklı şantiyeler arasında karayolunda seyahat etmekten ziyade, dar ve yoğun şantiye sahalarında hassas biçimde konumlanmak üzere tasarlanmıştır.

Kaldırma işleriniz farklı şehir veya bölgelerdeki sahalara dağılmışsa bu vinçlerin sahalar arasında lowbed ile taşınacağını hesaba katın ve taşıma planını güzergâh ile gerekli izinlere göre doğrulayın.

Tüm arazi vinçlerinin sağladığı avantaj ise karayolu hızı ve dönüş kabiliyetidir.

ZAT1600E için minimum dönüş yarıçapı ≤9,5 m olarak belirtilmektedir. Bu tür değerler, bir makinenin yapılaşmış bir alanda belirli bir kaldırma noktasına ulaşıp ulaşamayacağını doğrudan etkiler.

Bu nedenle değeri varsayımlara göre değil, kullanacağınız gerçek şantiye giriş güzergâhına göre kontrol edin.

Teleskopik paletli vinçler gerçek anlamda iki sınıf arasında konumlanır; yalnızca küçük bir paletli vinç değildir.

Paletli makinelerin zemin basıncı ve hareket kabiliyetine sahiptir, ancak bomu sahada parçalar hâlinde monte edilmek yerine teleskopik olarak uzatılır.

Bu nedenle teleskopik paletli vinçler, çalışma konumunun sık sık değiştiği derin temel ve altyapı projelerinde tercih edilebilir.

Çalışma alanı ile nakliye boyutları aynı şey değildir.

Paletli alt takım nakliye sırasında daraltılabilir ve çalışma sırasında genişletilebilir. Dolayısıyla iki ölçü birbirinden farklıdır.

Örneğin ZCC850V-1E5 için palet merkezleri arasındaki mesafe:

• Daraltılmış durumda: 2.600 mm
• Genişletilmiş durumda: 4.300 mm

olarak belirtilmektedir.

Şantiye giriş güzergâhınızı nakliye ölçülerine, çalışma alanınızı ise gerçekten kullanacağınız çalışma konfigürasyonuna göre planlayın.

Bir vincin belirli bir çalışma alanına “sığacağını” göstermek için daraltılmış nakliye genişliğini kullanmak, vinç konumlandırma planlamasında yapılan en yaygın ve en maliyetli hatalardan biridir.

Bazı makinelerde üretici tarafından onaylanmış dar palet açıklığı konfigürasyonlarına ait yük çizelgeleri bulunabilir. Ancak bu durumda kaldırma kapasitesi düşer.

Şantiyeniz bu konfigürasyonu gerektiriyorsa ilgili yük çizelgesini esas alın; tam açık palet konfigürasyonundaki değerlerin geçerli olmaya devam edeceğini varsaymayın.

Vinç Bir Kaldırma Makinesi Değil, Taşıyıcı Makine Olduğunda

Türkiye’deki altyapı ve enerji projelerinde bazı vinç uygulamaları aslında klasik anlamda bir “kaldırma işi” değildir ve bu kullanım şekli sınıf karşılaştırmalarında sıklıkla gözden kaçar.

Bir paletli veya teleskopik paletli vinç;

• Kılavuz sistemleri
• Delme ekipmanları
• Grab
• Vibro çekiç

gibi ekipmanlarla donatıldığında derin temel uygulamalarında taşıyıcı makine hâline gelir.

Örneğin:

• Forekazık
• Çelik palplanş
• Diyafram duvar

uygulamalarında kullanılabilir.

Bu noktada değerlendirme kriterleri tamamen değişir.

• Makine, sürekli sökme ve yeniden kurulum gerektirmeden ataşmanları ve ekipmanları kazık noktaları arasında taşıyabiliyor mu?
• Zemin basıncı, sertleştirilmiş bir yüzey yerine kazık çalışma platformunun taşıma koşullarına uygun mu?
• Makine, ataşman askıdayken hareket edebiliyor mu?

Son soru, teleskopik paletli vinçlerin bu tür uygulamalarda değerlendirilmesinin temel nedenlerinden biridir.

Kazık yerleşim planı makinenin vardiya boyunca sürekli konum değiştirmesini gerektiriyorsa, her yeni çalışma noktasında tam bir destek ayağı kurulum döngüsüne ihtiyaç duyan bir vinç sınıfını kullanmak, makineyi tasarım amacına uygun olmayan bir çalışma düzenine zorlamak anlamına gelebilir.

Hangi taşıyıcı makinenin iş paketiniz için uygun olduğu; kullanılan temel yöntemi, ataşmanlar ve kazık yerleşim planına bağlıdır.

Bu nedenle seçim yalnızca vinç sınıfından hareketle yapılmamalı, temel mühendisliği yüklenicisiyle birlikte belirlenmelidir.

Projenizde bir temel işleri paketi bulunuyorsa, erken aşamada şu kararın verilmesi önemlidir:

Özel amaçlı bir temel makinesi mi, taşıyıcı makine olarak kullanılan bir vinç mi, yoksa her ikisi de mi gerekli?

Zoomlion’un Türkiye ürün gamında forekazık ve diyafram duvar uygulamalarına yönelik özel temel makineleri, vinç ürün grubundan ayrı kategorilerde sunulmaktadır.

Bu iki çözüm arasındaki tercih de vinç sınıfı seçimiyle aynı proje planlama sürecinin bir parçasıdır.

Kamyon Üstü Vinç: Kaldırma Probleminden Çok Yükleme ve Boşaltma Problemi

Kamyon üstü vinçler — yani kamyon üzerine monte edilmiş bom sistemleri — sıklıkla “küçük mobil vinç” olarak değerlendirilir.

Yanlış seçimlerin önemli bir bölümü de bu bakış açısından kaynaklanır.

Doğru soru:

“Yük ne kadar ağır?”

değil,

“Bu malzemenin kendi kendine yüklenip boşaltılması gerekiyor mu?”

olmalıdır.

Eğer cevap evetse — örneğin prefabrik elemanlar, ekipmanlar, plakalar, borular, trafolar veya şantiye konteynerleri aynı gün içerisinde birden fazla teslimat noktasına götürülüp boşaltılacak ve konumlandırılacaksa — makinenin yaptığı iş aslında kaldırma kabiliyetine sahip bir nakliye operasyonudur.

Bu durumda yalnızca kaldırma kapasitesini esas alarak kamyon üstü vinci mobil vinçle karşılaştırmak asıl operasyonel ihtiyacı gözden kaçırır.

Eğer cevap hayırsa — yani malzeme ayrı bir araçla getiriliyor ve yapılacak iş yalnızca kaldırma operasyonuysa — seçim yukarıda açıklanan vinç sınıfları arasında yapılmalıdır.

Bu durumda kamyon üstü vinç seçeneği, çalışma yarıçapı ve kaldırma kapasitesi arttıkça hızla rekabet gücünü kaybeder.

Kaçınılması gereken iki tipik hata vardır:

• Birincisi, mobil vinç çalışma yarıçapı gerektiren bir kaldırma işine kamyon üstü vinç göndermek.
• İkincisi ise, tek bir kamyon üstü vinçle nakliye ve yerleştirme işleminin birlikte gerçekleştirilebileceği tam günlük bir dağıtım işi için ayrıca mobil vinç kiralamak.

Sizin operasyonunuzda hangi seçeneğin daha hızlı olduğu, varsayımlarla değil gerçek bir iş çevrimi analizi ile belirlenmelidir.

Vinç Sınıfı Kararından Tedarikçi Kısa Listesine

Vinç sınıfı belirlendikten sonra sıradaki konu tedarikçi kısa listesidir.

Bu, “Hangi marka en iyi?” sorusundan daha kullanışlı bir sorudur. Çünkü cevap, az önce seçtiğiniz vinç sınıfına göre değişecektir.

Tedarikçileri değerlendirirken ilgili vinç sınıfını Türkiye’de gerçekten sağlayıp destekleyebildiklerine bakın:

• İlgili sınıf ve ihtiyacınız olan kaldırma kapasitesi Türkiye’de gerçekten sunuluyor mu? Ürün yalnızca global katalogda mı bulunuyor, yoksa Türkiye’de satılan ürün gamında yer alıyor, yerel olarak sipariş edilebiliyor ve yerel servis desteği sağlanabiliyor mu?
• Tedarikçi aynı vinç sınıfında doğrulanabilir Türkiye referansları gösterebiliyor mu? Tekerlekli vinçlerde güçlü olmak, büyük paletli vinçlerde de aynı deneyime sahip olunduğu anlamına gelmez; bunun tersi de geçerlidir.
• Satış, servis, yedek parça ve garanti süreçlerinden hangi tek tüzel kişilik sorumludur?

Zoomlion, Türkiye’de yerel iştiraki üzerinden doğrudan satış ve servis hizmeti vermektedir. Böylece satış, servis, yedek parça ve garanti süreçleri aynı organizasyon altında yürütülmektedir.

Servis ağı; İstanbul, Ankara, İzmir, Bursa, Antalya, Konya, Samsun, Gaziantep, Trabzon, Diyarbakır, Denizli, Erzurum, Van, Kayseri, Muğla ve Mersin illerini kapsamaktadır.

Bu noktaların bir bölümü hâlihazırda faaliyetteyken diğerleri hizmete alınma sürecindedir ve servis ağı gelişmeye devam etmektedir.

İletişim sayfasında her ofis ve şubenin açık adres bilgileri yer almaktadır. Böylece hangi noktaların hâlihazırda hizmet verdiğini ve hangi noktanın sizin şantiyenizden sorumlu olduğunu doğrulayabilirsiniz.

Bu üç soru, bir tedarikçinin ilgili vinç sınıfında kısa listeye girip girmemesi gerektiğini belirlemek için yeterli bir başlangıç sağlar.

Kaldırma operasyonunun teknik gereksinimleri arttıkça tedarikçiye sorulması gereken sorular da daha spesifik hâle gelir:

Kurulum gözetimi, devreye alma, kritik kaldırma dönemi boyunca yedek parça desteği, teknik eskalasyon yetkisi ve ihtiyaç duyduğunuz kaldırma kapasitesi sınıfındaki gerçek proje referansları.

Bu konular ayrı bir rehberde ayrıntılı olarak ele alınmaktadır.
