Makaslı mı Bomlu mu? Doğru Platform | Zoomlion Türkiye

Personel yükseltici platform seçimlerinin çoğu, kiralama listeleri veya teknik özellik tabloları üzerinden yapılır. Yanlış seçimlerin büyük bölümü ise aynı nedenden kaynaklanır: Makine gerekli yüksekliğe ulaşır, ancak çalışma noktasına erişemez.

Yükseklik, kararın kolay kısmıdır. İşin sorunsuz şekilde yapılıp yapılamayacağını asıl belirleyen unsur erişim geometrisidir.

Bu rehberde, en yaygın kullanılan iki personel yükseltici platform türü olan makaslı platformlar ve bomlu platformlar ele alınmakta ve şantiyeniz için doğru seçimi yapmanıza yardımcı olacak temel kriterler açıklanmaktadır.

Tek Cümlede Karar

Makineyi çalışma noktasının doğrudan altına konumlandırıp dikey olarak yükselebiliyorsanız, genellikle doğru seçim makaslı platformdur.

Makine ile çalışma noktası arasında bir engel bulunuyorsa, yatay erişim sağlayabilen bomlu bir platforma ihtiyacınız vardır.

Aşağıdaki tüm ayrıntılar aslında bu temel prensibin açıklamasıdır.

Çalışma Yüksekliği ile Platform Yüksekliği Arasındaki Fark: Teknik Özellikleri Doğru Okumak

Platformların teknik özelliklerinde genellikle iki farklı yükseklik değeri yer alır ve bu iki değer birbirinin yerine kullanılmamalıdır:

• Platform Yüksekliği: Platform zemininin tam yükseltilmiş durumdaki yüksekliğidir.
• Çalışma Yüksekliği: Avrupa'daki teknik özelliklendirme uygulamalarında genellikle platform yüksekliğine nominal 2 metre eklenerek hesaplanır. Bu değer, platform üzerinde ayakta duran bir kişinin yaklaşık erişim yüksekliğini ifade eder.

"14 metre" olarak tanımlanan bir makine, bu iki değerden herhangi birini ifade ediyor olabilir.

Örneğin bir fabrika içerisinde 14 metre yükseklikte bulunan aydınlatma ve havalandırma sistemlerinin bakımı yapılacaksa, modelleri karşılaştırmadan önce tedarikçinin verdiği 14 metre değerinin platform yüksekliği mi yoksa çalışma yüksekliği mi olduğunu mutlaka kontrol edin.

Çoğu modelde bu iki değer arasında yaklaşık 2 metre fark vardır. Bu fark, ihtiyaç duyduğunuz makine sınıfını tamamen değiştirebilir.

Makaslı Platformların En Uygun Olduğu Alanlar

Makaslı platform, geniş bir çalışma platformunu kendi şasi izdüşümü üzerinde dikey olarak yükseltir. Bu yapı üç önemli pratik avantaj sağlar:

Platform Alanı ve Yük Kapasitesi

Makaslı platformlar geniş çalışma alanı sunar ve bu ürün grubunda platform taşıma kapasiteleri oldukça geniş bir aralığa sahiptir.

Bu sayede yalnızca bir operatör ve bir takım çantası yerine, iki operatörün yanı sıra gerekli alet ve malzemelerin de platform üzerinde taşınması mümkün olabilir.

Zoomlion'un Türkiye ürün gamında ana platform taşıma kapasitesi, en küçük HD-Li serisi modellerde 230 kg'dan başlayarak elektrikli arazi tipi ZS2023ERT modelinde 750 kg'a kadar çıkmaktadır.

Hat Boyunca Çalışma

Platform, küçük bir sepet yerine geniş bir çalışma alanı sunduğundan; tavan, boru hattı veya duvar boyunca devam eden işlerde makaslı platformlar oldukça kullanışlıdır.

Böylece çalışma sırasında makineyi daha az sıklıkla yeniden konumlandırmanız gerekir.

İç Mekânda Kompakt Boyutlar

Elektrikli düz zemin makaslı platformlar, standart kapı ve koridorlardan geçebilecek kompakt ölçülerde tasarlanır.

HD-Li serisinde 7,80 m ile 15,70 m arasında değişen altı farklı çalışma yüksekliği seçeneği bulunurken, makine genişlikleri modele bağlı olarak 0,76 m ile 1,40 m arasında değişmektedir.

Ancak makaslı platformların temel sınırlaması da oldukça açıktır: Esas olarak dikey erişim sağlarlar.

Uzatılabilir platform bölümü sınırlı miktarda yatay erişim sağlasa da bu erişim, bomlu platformların sunduğu yatay erişimle karşılaştırılamaz.

Ayrıca makinenin çalışma noktasının doğrudan altına zeminden ulaşabilmesi gerekir. Bu nedenle düz zemin modellerinde izin verilen maksimum çalışma eğimi düşüktür ve bu makinelerin sağlam ve düz yüzeylerde kullanılması gerekir.

Bomlu Platformların En Uygun Olduğu Alanlar

Bomlu platformların temel avantajı, şasinin doğrudan ulaşamadığı çalışma noktalarına platformu ulaştırabilmesidir.

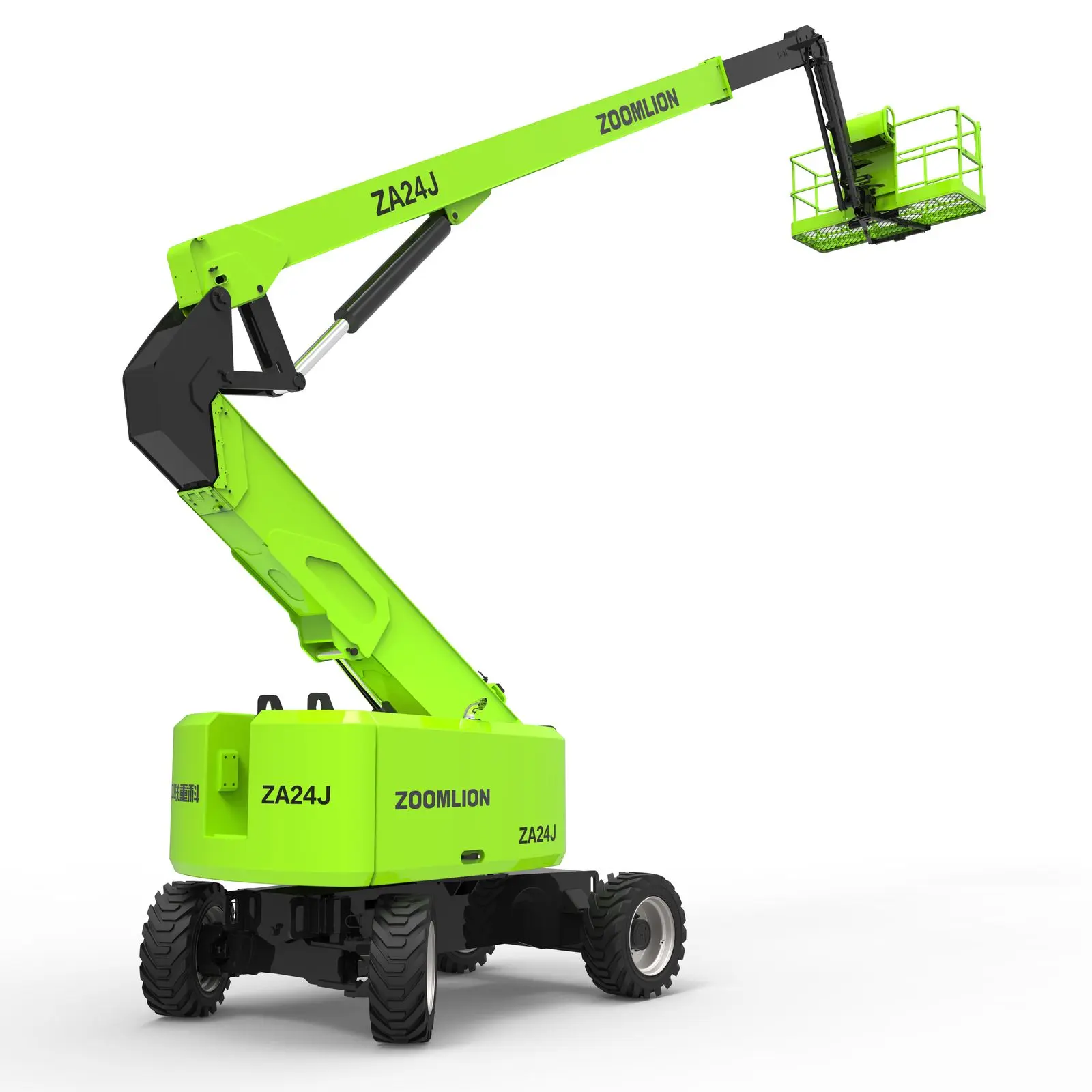

Eklemli Bomlu Platformlar

Eklemli bomlar bir veya daha fazla eklem noktasından hareket edebilir. Böylece platform yukarı çıkabilir, bir engelin üzerinden geçebilir ve ardından çalışma noktasına doğru uzanabilir.

Bu özellik; makine daireleri, boru rafları, çelik konstrüksiyonlar ve zemin seviyesinde balkon, saçak veya farklı engeller bulunan bina cephelerinde önemli bir avantaj sağlar.

Zoomlion'un Türkiye ürün gamı, 11,55 m çalışma yüksekliği ve 6,25 m yatay erişime sahip ZA10RJE'den başlayarak 26,50 m çalışma yüksekliği ve 18,90 m yatay erişime sahip ZA24J'ye kadar uzanmaktadır.

Teleskopik Bomlu Platformlar

Teleskopik bomlu platformlar, eklemli bomların engellerin üzerinden erişebilme kabiliyeti yerine düz bir hat üzerinde daha yüksek ve daha uzun yatay erişim sunar.

Bu makineler, çalışma noktasından belirli bir mesafede konumlanarak erişim sağlanabilen açık dış mekân şantiyeleri için uygundur.

Ürün gamı; 24,40 m ve 28,70 m çalışma yüksekliğine sahip elektrikli ZT22JE ve ZT26JE modellerinden başlayarak 44,08 m çalışma yüksekliğine sahip ZT42J ve 50,6 m çalışma yüksekliğine sahip hibrit ZT51JEH-V modeline kadar uzanmaktadır.

Bunun karşılığında platform alanı makaslı platformlara kıyasla daha sınırlıdır.

Bu serideki bomlu platformların sepet taşıma kapasiteleri, modele ve platformun kısıtlı veya kısıtsız çalışma konumuna bağlı olarak 230–454 kg arasında değişmektedir.

Bu kapasite operatör, aletler ve belirli miktarda malzeme için yeterlidir; ancak gün boyunca kullanılacak tüm malzemelerin platform üzerinde depolanması için tasarlanmamıştır.

Kararı Netleştiren Beş Soru

1. Makine ile çalışma noktası arasında herhangi bir engel var mı?

Zemin seviyesindeki ekipmanlar, raf sistemleri, peyzaj düzenlemeleri, saçaklar veya yükleme rampaları, makaslı platform kullanımını engelleyen en yaygın unsurlardır.

Makineyi çalışma noktasının doğrudan altına konumlandıramıyorsanız yatay erişime ihtiyacınız vardır. Bu durumda bomlu platform tercih edilmelidir.

2. Zemin koşulları gerçekte nasıl?

Sağlam ve düz zeminler için tasarlanan elektrikli makaslı ve bomlu platformlar, kullanım alanında bu koşulların mevcut olduğunu varsayar.

Sıkıştırılmış dolgu zeminler, eğimli yüzeyler ve şantiye çamuru gibi zorlu koşullarda arazi tipi makineler tercih edilmelidir.

Örneğin makaslı platformlarda ZS1218ERT (13,8 m) ve ZS1623RT (18 m); bomlu platformlarda ise arazi tipi eklemli ZA16JERT / ZA16JERT-Li ve ZA20JERT / ZA20JERT-Li modelleri değerlendirilebilir.

Zemin koşullarının kötü, erişim alanının ise dar olduğu durumlarda paletli makineler üçüncü bir alternatif sunar.

Paletli ZS0610C / ZS1216C makaslı platformlar ile 0,89 m genişliğe kadar katlanabilen ve buna rağmen sırasıyla 23 m ve 27 m çalışma yüksekliğine ulaşabilen ZX23AE / ZX27AE örümcek platformlar bu tür uygulamalara örnektir.

3. Platformda ne kadar yük taşınması gerekiyor?

Platform üzerinde bulunacak operatörleri, aletleri ve malzemeleri birlikte hesaplayın ve toplam ağırlığı platformun nominal taşıma kapasitesiyle karşılaştırın.

Ardından uzatma platformunun taşıma kapasitesini ayrıca kontrol edin.

Uzatma platformunun taşıma kapasitesinin ana platformla aynı olduğunu varsaymayın. Çoğu modelde bu değer ana platform kapasitesinden önemli ölçüde daha düşüktür. Bununla birlikte ürün gamında her iki bölüm için aynı kapasitenin belirtildiği en az bir model de bulunmaktadır.

Uzatma platformunun aşırı yüklenmesi, şantiyelerde sık karşılaşılan ancak kolaylıkla önlenebilecek sorunlardan biridir.

4. İç mekânda mı, dış mekânda mı, yoksa her ikisinde de mi kullanılacak?

Kullanımın devam ettiği binalardaki iç mekân çalışmaları için genellikle akülü elektrikli makineler tercih edilir.

Bu makineler kullanım noktasında egzoz emisyonu oluşturmaz, düşük gürültü seviyesine sahiptir ve genellikle iz bırakmayan lastiklerle donatılır.

Zorlu zemin koşullarında ve uzun vardiyalı dış mekân çalışmalarında ise geleneksel olarak dizel makineler tercih edilmiştir.

Günümüzde her iki platform grubunda da elektrikli ve arazi tipi seçenekler bulunmaktadır. Bu nedenle enerji kaynağı seçimi, makaslı platform ile bomlu platform arasındaki seçimden ayrı değerlendirilmelidir.

5. Makine çalışma alanına fiziksel olarak ulaşabilir mi?

Makinenin katlanmış durumdaki uzunluğunu, genişliğini, kapalı yüksekliğini ve toplam ağırlığını; kapı açıklıkları, koridor genişlikleri, döşeme ve zeminlerin taşıma kapasitesi ile makinenin taşınacağı römork veya taşıma aracıyla karşılaştırın.

Çalışma noktasına teknik olarak uygun olduğu hâlde o noktaya giden güzergâhtan geçemeyen bir makine, ekipman seçiminde yapılabilecek en maliyetli hatalardan biridir.

Platform Seçimini Türkiye'deki İş Türlerine Göre Yapmak

Bina İnşaatı ve Cephe İşleri

Bina cepheleri nadiren tamamen engelsiz ve düz dikey yüzeylerden oluşur.

Balkonlar, saçaklar, kaide duvarları ve peyzaj düzenlemeleri makinenin duvardan belirli bir mesafede konumlanmasını gerektirebilir. Bu durumda belirleyici kriter yükseklikten çok yatay erişimdir.

Eklemli bomlu platformlar, zemin seviyesinde engeller bulunan cephe çalışmalarında uygundur.

Teleskopik bomlu platformlar ise makinenin cepheden belirli bir mesafede konumlandırılabildiği yüksek ve açık cephelerde avantaj sağlar.

Avlunun dar olduğu veya zeminin tekerlekli bir makinenin ağırlığını taşıyamadığı durumlarda ise fiziksel olarak çalışma alanına erişebilen tek seçenek çoğu zaman örümcek platform olabilir.

Fabrika ve Sanayi Tesislerinde İç Mekân Bakımı

Düz zeminli ve açık bir fabrika alanında aydınlatma, HVAC, sprinkler ve tavan tesisatlarının bakımında elektrikli düz zemin makaslı platformlar genellikle en pratik çözümlerden biridir.

Geniş platform alanı, iki operatörle çalışma imkânı ve tesisat hattı boyunca kesintisiz çalışma avantajı sağlar.

Ancak çalışma noktasının, yeri değiştirilemeyen üretim makinelerinin üzerinde bulunması durumunda engelin üzerinden erişim sağlayabilen elektrikli eklemli bomlu platform daha uygun olacaktır.

Depo ve Dar Koridor Uygulamaları

Raf koridorlarında ürün toplama, tabela çalışmaları ve düşük seviyeli bakım işleri için ZMP04 / ZMP06 veya ZMP09J gibi dikey mastlı personel yükselticiler, makaslı platformlara göre daha kompakt ve manevra kabiliyeti yüksek bir çözüm sunabilir.

Tersaneler, Çelik Yapılar ve Sanayi Tesisleri

Yükseklik, yatay erişim ve zemin seviyesinden uzakta bir çalışma noktasına erişim gerektiren uygulamalar teleskopik bomlu platformların güçlü olduğu alanlardır.

Çelik konstrüksiyonun kendisinin erişimi engellediği durumlarda ise eklemli bomlu platformlar daha uygun olabilir.

Farklı İş Kollarının Bulunduğu İnşaat Şantiyeleri

Aynı makinenin uzun süre boyunca farklı iş kolları tarafından kullanıldığı şantiyelerde, yüksekte yapılan yoğun çalışmalar için bir arazi tipi makaslı platform ve makaslı platformun erişemediği noktalar için bir arazi tipi eklemli bomlu platformun birlikte kullanılması genellikle daha verimli bir çözüm sunar.

Türkiye'de Güvenlik ve Mevzuata Uygunluk

Aşağıdaki üç kontrolün yalnızca makinenin teslim alınması sırasında değil, satın alma veya kiralama şartnamesi hazırlanırken yapılması gerekir:

Uygunluk Belgeleri

Satın aldığınız veya kiraladığınız makinenin tam konfigürasyonuna ait AB Uygunluk Beyanı'nı talep edin.

Belgenin yalnızca genel model ailesine değil, kullanılacak makinenin konfigürasyonuna ait olduğundan emin olun ve belgede atıfta bulunulan uyumlaştırılmış standartları, uygulanabilir olduğu durumlarda EN 280-1:2022 dâhil olmak üzere kontrol edin.

Periyodik Muayene

Türkiye'deki iş ekipmanlarına ilişkin mevzuat kapsamında, mobil yükseltilebilir çalışma platformları dâhil olmak üzere kaldırma ekipmanlarının yetkili kişiler tarafından periyodik olarak kontrol edilmesi ve ilgili kayıtların saklanması gerekir.

Çalışma sahanız için geçerli güncel muayene periyotlarını ve belgelendirme gerekliliklerini teyit edin. Ayrıca kayıtların hangi tarafça saklanacağını önceden belirleyin.

Operatör Yetkinliği

Platformun güvenli kullanımı, büyük ölçüde kumandayı kullanan kişinin eğitimine ve yetkinliğine bağlıdır.

Operatörlerin kullanılacak makine grubuna yönelik gerekli eğitimi aldığından emin olun. Makaslı platform kullanımı konusunda eğitim almış bir operatörün otomatik olarak bomlu platform kullanmaya da yetkin olduğu varsayılmamalıdır.

Ayrıca makineye özgü kullanım tanıtımının teslimat sürecine dâhil edildiğini doğrulayın.

Şantiye seviyesinde iki ek hususun da çalışma yöntemine dâhil edilmesi faydalıdır.

Birincisi, dış mekân kullanımı her model için belirtilen maksimum rüzgâr hızıyla sınırlandırılmıştır. Birçok Zoomlion platform modelinin teknik sayfasında bu değer doğrudan belirtilmektedir.

İkincisi, düşmeye karşı koruma gereklilikleri platform tipine göre değişebilir.

Bomlu platformlarda genellikle kısa bağlantı halatına sahip tam vücut emniyet kemeri kullanılması gerekirken, dikey makaslı platformlarda uygulanacak yöntem yerel mevzuat, saha risk değerlendirmesi ve üretici talimatlarına göre belirlenmelidir.

Her iki konuda da kullanılan modele ait operatör kılavuzu esas alınmalıdır.

Karar Vermeden Önce Kontrol Edilmesi Gerekenler

Makinenin temel özelliklerinin yanı sıra aşağıdaki dört konu, doğru hazırlanmış bir teknik şartnameyi yetersiz bir şartnameden ayırır:

Yalnızca Öne Çıkan Kapasite Değerine Değil, Yük Bilgilerine Bakın

Platform kapasitesini, uzatma platformu kapasitesini, kısıtlı ve kısıtsız platform konumlarındaki değerleri ve izin verilen maksimum çalışma eğimini birlikte değerlendirin.

Elektrikli Makinelerde Batarya Özelliklerini Kontrol Edin

Batarya tipi ve kapasitesini, ilgili modelde lityum-iyon seçeneğinin bulunup bulunmadığını ve kendi vardiya düzeniniz açısından gerçekçi çalışma süresini değerlendirin.

Yalnızca katalogda belirtilen tek bir çalışma süresi değerine odaklanmak yerine, kendi çalışma koşullarınızı tedarikçiye açıklayarak uygun batarya ve şarj düzenini belirleyin.

Yedek Parça ve Servis

Orijinal yedek parça bulunabilirliğini ve servis hizmetinin kim tarafından sağlandığını kontrol edin.

Zoomlion, Türkiye'de ekipmanlarının satış ve servis hizmetlerini Zoomlion Cifa Makine San. ve Tic. A.Ş. aracılığıyla doğrudan yürütmektedir.

Servis ağı İstanbul, Ankara, İzmir, Bursa, Antalya, Konya, Samsun, Gaziantep, Trabzon, Diyarbakır, Denizli, Erzurum, Van, Kayseri, Muğla ve Mersin dâhil olmak üzere çeşitli şehirleri kapsamaktadır. Bu lokasyonların bir kısmı hâlihazırda faaliyette olup bir kısmının devreye alınma süreci devam etmektedir.

Zoomlion tarafından eğitilmiş ve Türkçe hizmet veren yerel personel bu servis ağı bünyesinde görev yapmaktadır.

İletişim sayfasında Zoomlion Türkiye'nin bölge ofisleri ve şubelerinin açık adresleri yer almaktadır. Böylece çalışma sahanıza hangi servis noktasının hizmet verdiğini kontrol edebilirsiniz.

Ayrıca Zoomlion Hizmetleri ve Parçalar bölümlerine bakabilirsiniz.

Dokümantasyonun Doğru Dilde Olması

Operatör kılavuzu, yük bilgileri ve periyodik muayene kayıtlarının, bu belgeleri fiilen kullanacak personelin anlayabileceği ve erişebileceği dilde olması gerekir.

Burada belirtilen modellerin ayrıntılı teknik özelliklerine Zoomlion Türkiye'nin personel yükseltici platform ürün sayfasından ulaşılabilir.
