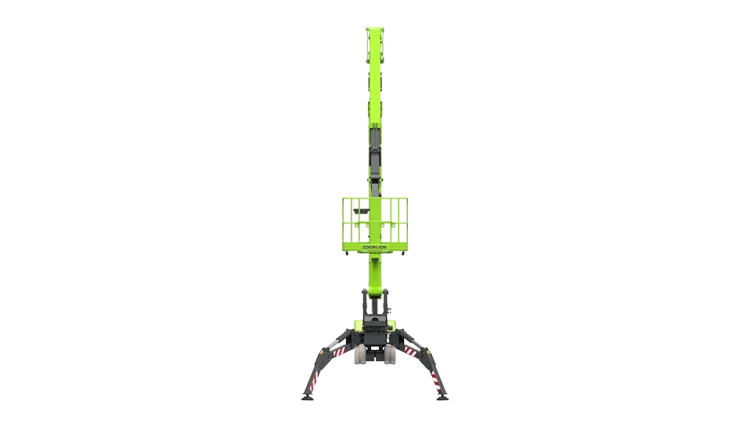

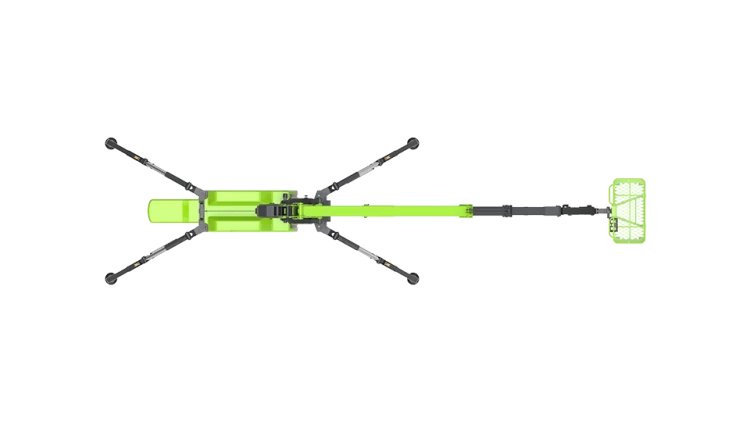

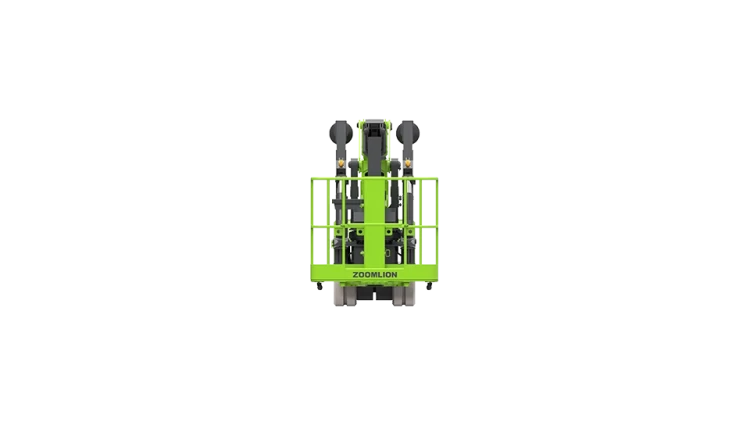

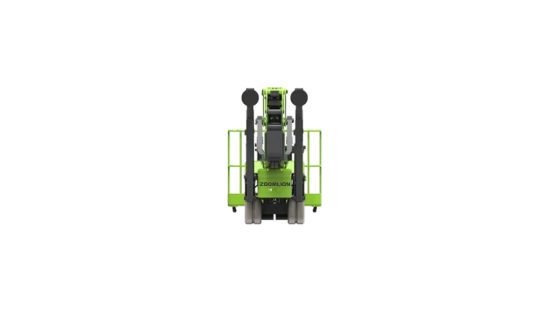

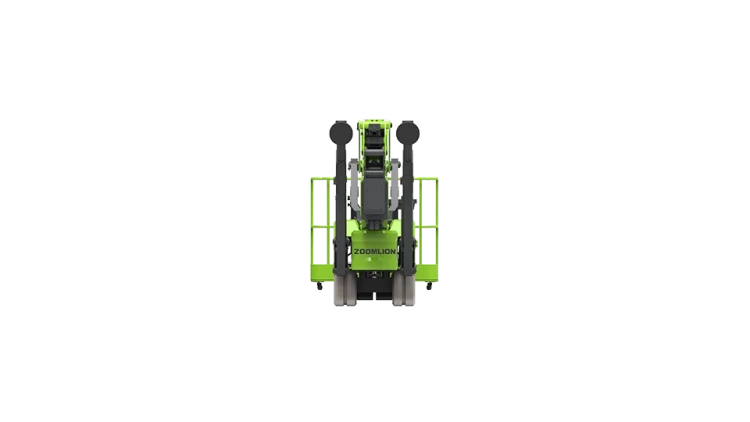

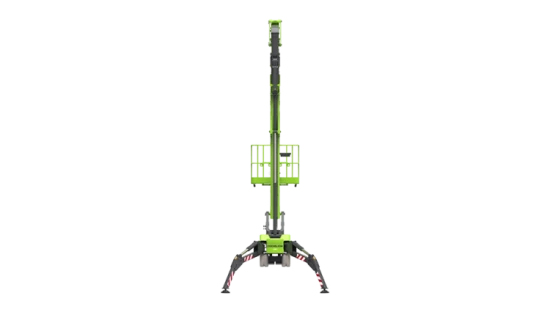

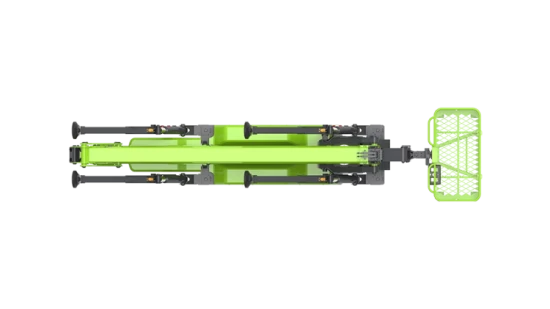

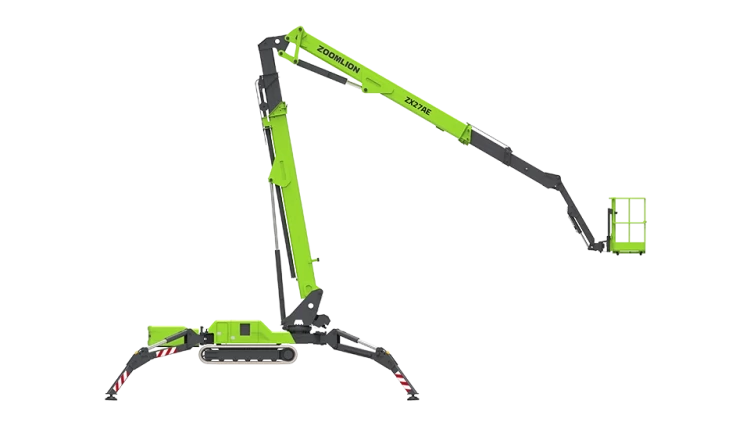

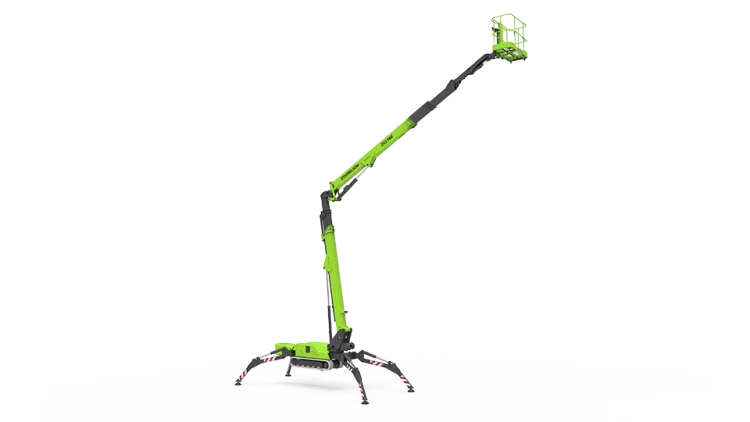

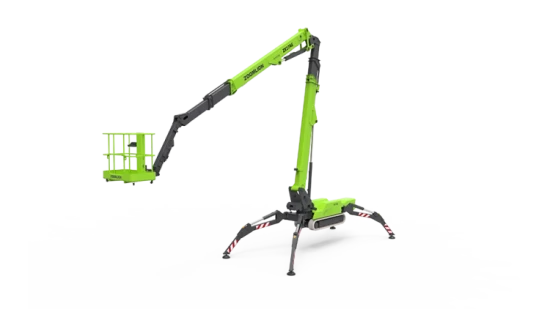

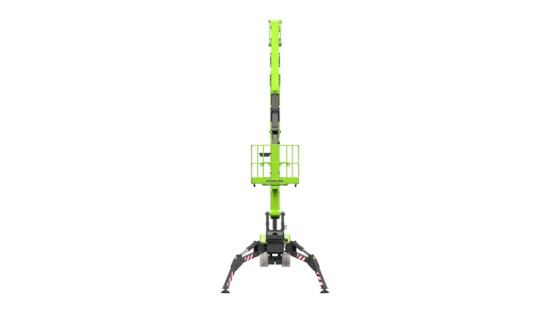

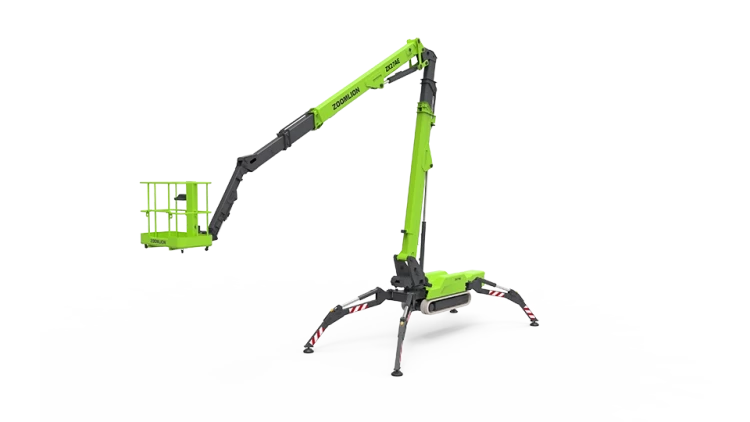

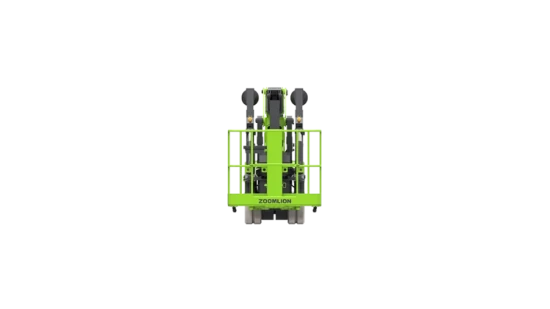

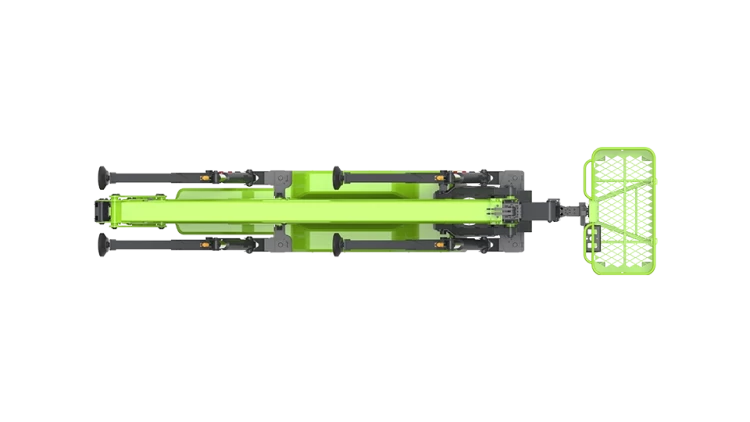

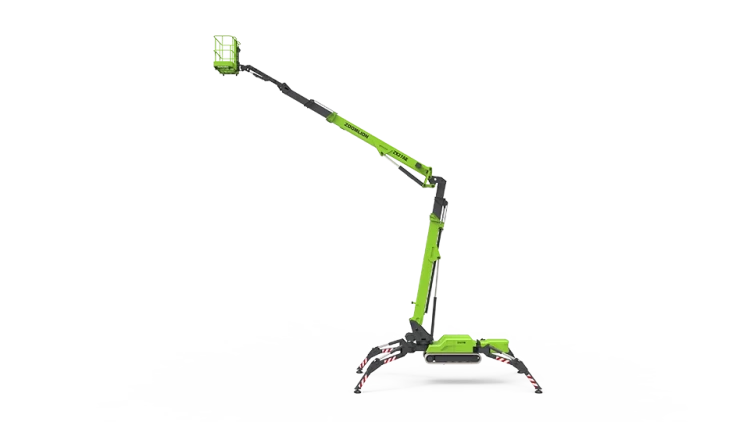

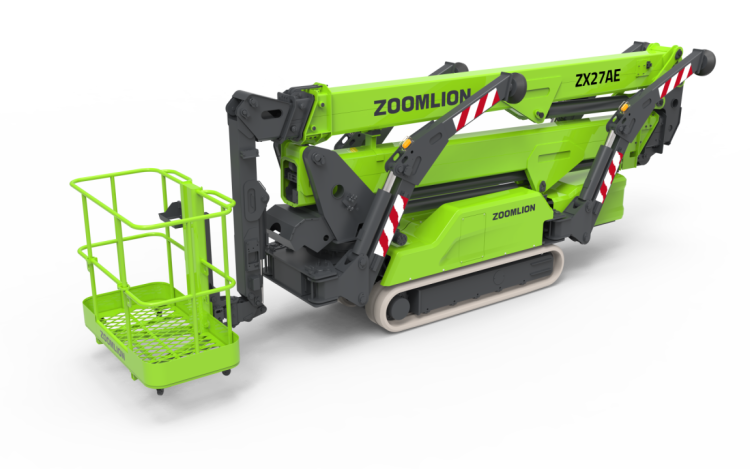

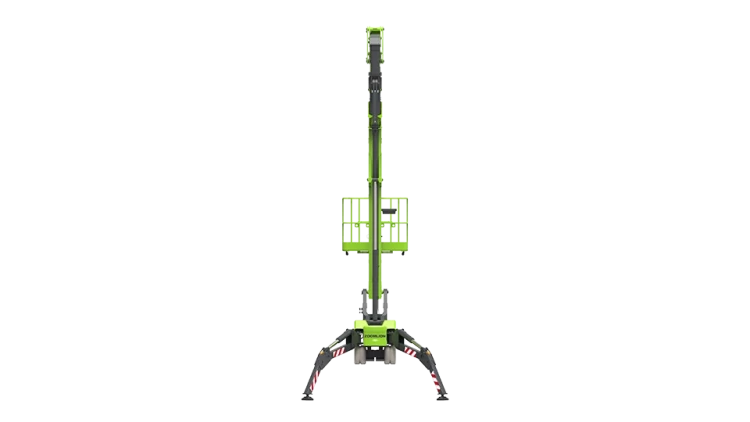

ZX23AE-ZX27AE Örümcek Platformlar
Öne Çıkan Özellikler
- 0,89 m ultra dar genișlik, hızlı değiștirilebilen çalıșma platformu, kompakt alanlara kolay erișim.
- Saf lityum iyon pil gücü çevre koruma ve sessiz çalıșma özelliklerine sahiptir.
- Doğru ve verimli kalıcı mıknatıslı senkron motor güç ve istikrarlı kontrol sağlar.
- Tüm arazilere uygun, iz bırakmayan lastik palet.
- Merkezi yerleșim, mükemmel yapısal sağlamlık, ve küçük bom sapması.
- Tașıt hidrolik valf kontrol sistemi istikrarlı ve güvenilir hareket sunar.
- Gelișmiș enerji yönetim sistemi, harici güç kaynağından senkronize güç beslemesini destekleyerek uzun ömürlü pil ömrü sağlar.
| ZX23AE | ZX27AE | |
| Boyutlar | ||
| Çalışma Yüksekliği | 23 m | 27 m |
| Platform Yüksekliği | 21 m | 25 m |
| Yatay Erişim | 10.5 m | 14.2 m |
| Maksimum Yatay Erişimdeki Yükseklik | 10.87 m | 12.45 m |
| Yeraltı Erişimi | 4.4 m | 5.8 m |
| Katlanmış Uzunluk (platformlu) | 5.44 m | 6.15 m |
| Katlanmış Uzunluk (platformsuz) | 4.98 m | 5.7 m |
| Katlanmış Genişlik | 0.89 m | 0.89 m |
| Katlanmış Yükseklik | 1.99 m | 2.05 m |
| Platform Uzunluğu | 1.4 m | 1.4 m |
| Platform Genişliği | 0.7 m | 0.7 m |
| Platform Yüksekliği | 1.25 m | 1.25 m |
| Paletli Boyutu (Uzunluk x Genişlik) | 1.124 m x 0.23 m | 1.52 m x 0.25 m |
| Denge Ayağı Uzatmalı Maksimum Uzunluk (Standart) | 3.85 m | 4.95 m |
| Denge Ayağı Uzatmalı Genişlik (Standart) | 3.85 m | 4.48 m |
| Denge Ayağı Uzatmalı Maksimum Uzunluk (Dar) | 5 m | 6.45 m |
| Denge Ayağı Uzatmayla Maksimum Genişlik (Dar) | 2.6 m | 2.88 m |
| Denge Ayağı Yastığı Boyutu (Çap) | 0.26 m | 0.26 m |
| Yaklaşma Açısı | 25° | 15° |
| Kalkış Açısı | 27° | 24° |
| Performans | ||
| Platform Kapasitesi |
200 kg (sınırsız) 120 kg (sınırlı) |
230 kg (sınırsız) 120 kg (sınırsız) |
| Sürüş Hızı | 2 km/sa | 2 km/sa |
| Tırmanma Kabiliyeti | 16.7°/%30 | 16.7°/%30 |
| Sürüş Sırasında İzin Verilen Devirme Açısı | 10°/%17 | 10°/%17 |
| Kule Dönüş | 400° süreksiz | 400° süreksiz |
| Platform Rotasyonu | ±90° | ±90° |
| Kuyruk Salınımı | 0 m | 0 m |
| Maksimum Dengeleme Açısı | 16° | 16° |
| Maksimum Rüzgar Hızı | 12.5 m/s | 12.5 m/s |
| Güç Kaynağı | ||
| Aküler | 315Ah 48V | 315Ah 48V |
| Şarj Cihazı | 48V/60A | 48V/60A |
| Sürüş Motoru | Kalıcı Mıknatıs Senkron Motor 48V | Kalıcı Mıknatıs Senkron Motor 48V |
| Kaldırma Motoru | Kalıcı Mıknatıs Senkron Motor 48V | Kalıcı Mıknatıs Senkron Motor 48V |
| Yardımcı Güç | Elektrikli Pompa | Elektrikli Pompa |
| Hidrolik Tank Kapasitesi | 50 L | 50 L |
| Lastikler | ||
| Palet Tipi | İz Bırakmayan Lastik Palet | İz Bırakmayan Lastik Palet |
| Ağırlık | ||
| Brüt Ağırlık | 3000 kg | 4650 kg |
| Sürüş Sırasında Zemin Basıncı | 29.6 kN/m² | 33.68 kN/m² |
| Çalışırken Zemin Basıncı (Standart) | 1.98 kN/m² | 2.05 kN/m² |
| Çalışırken Zemin Basıncı (Dar) | 2.26 kN/m² | 2.45 kN/m² |
| Çalışırken Tek Destek Ayağında Uygulanan Baskı | 13.8 kN | 31.89 kN |
- Oransal kumanda sistemi,
- Hareket alarmı,
- Flașör,
- Kendiliğinden kapanan giriș kapısı,
- Yük algılama sistemi,
- Acil durum indirme sistemi,
- Acil drurum durdurma butonu,
- Dahili diyagnostik sistem,
- Otomatik seviyeleme sistemi,
- İz bırakmayan lastik palet,
- Yük algılama sistemi,
- Renkli ekran,
- Korna,
- Saat ölçer,
- Șarj ederken kullanım,
- Kablosuz uzaktan erișim,
- Orantılı direksiyon,
- 60A Lityum İyon Pil Akıllı Șarj Cihazı,
- Pil seviyesi göstergesi,
- Düșük pil koruması.
- Sepette 220V fiș prizi,
- Sepette hava hattı.
