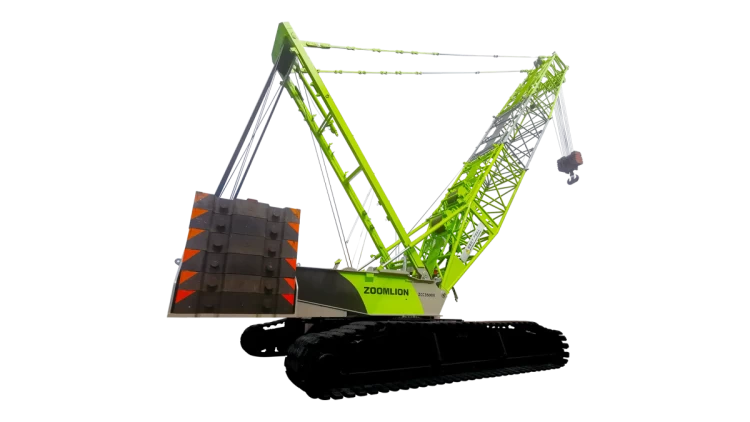

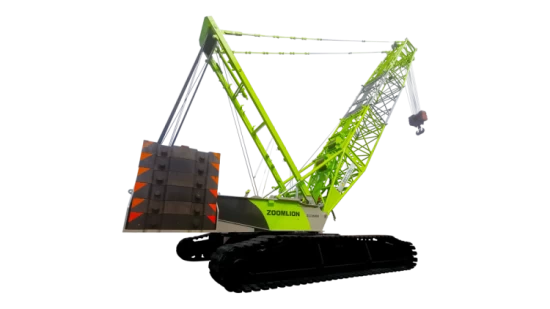

ZCC3500V-2E5 Kafes Bomlu Paletli Vinç
İndirBom Kombinasyon Tanımı
| Kod | Çalışma Modu | Kombinasyon |
| S | Ağır Ana Bom | S=24m-84m |
| SW | Ana Bomda Luffing Jib | S=30m-60m W=24m-60m |
| SF | Ana Bomda Sabit Jib (tünel ilerleme siperi makinesi için) | S=24m F=9m/12m |
| SFA | Ana Bomda Sabit Jib (karşı ağırlık takılı tünel ilerleme siperi makinesi için) | S=24m F=9m/12m |
Ana Teknik Özellikler
| Öğe | Değer | |
| Maksimum kaldırma Kapasitesi (t) / yarıçap (m) / bom uzunluğu (m) | 350 / 7 / 24 | |
| Maksimum yük momenti (t.m)(standart çalışma modu) | 2450 | |
| Maksimum yük momenti (t.m)(karşı ağırlık takılı çalışma modu) | 2790 | |
| Ana Bom Uzunluğu (m) | 24-84 | |
| Luffing Jib Uzunluğu (m) | 24-60 | |
| Luffing Jib'in Maksimum Kaldırma Kapasitesi (t) | 150 | |
| SW'nin Ana Bom Açısı (°) | 65-85 | |
| SW'nin Ana Bom Uzunluğu (m) | 30-60 | |
| Ana Bomun Maksimum Uzunluğu + SW'nin Luffing Jib'i (m) | 60+60 | |
| TBM (m) | 24+9/24+12 | |
| Tek Halat Hızı | Kaldırma Vinci 1 (m/dk) | 0-140 |
| Kaldırma Vinci 2 (m/dk) | 0-130 | |
| Ana Bom Dikme Vinci (m/dk) | 0-40x2 | |
| Luffing Jib Dikme Vinci (m/dk) | 0-130 | |
| Maksimum Dönüş Hızı (rpm) | 0-1.0 | |
| Maksimum Hareket Hızı (km/sa) | 0-1.0 | |
| Tırmanma (%) | 30 | |
| Ana Bomla Zemin Basıncı (MPa) | 0.146 | |
| Ana Bomla Toplam Ağırlık (t) | 305 | |
| Tek Bir Bileşenin Maksimum Nakliye Ağırlığı (t) | 49 (A-şasi ve vinçsiz) | |
| Motor | Üretici/Model | Cummins/X12 |
| Nominal Güç / Dönüş Hızı (kW/rpm) | 336/1800 | |
| Maksimum Çıkış Torku / Dönüş Hızı (N.m/rpm) | 2169/1400 | |
| Emisyon | EU Stage 5 | |
